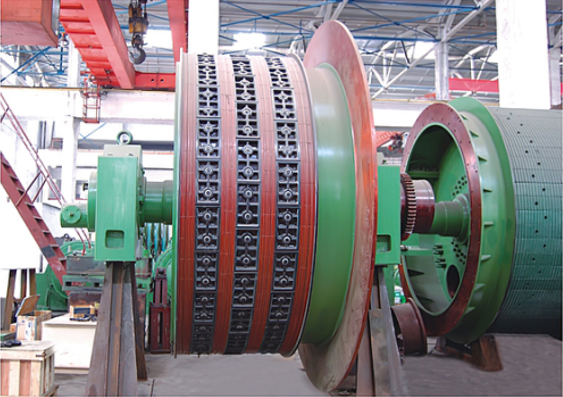

多繩摩擦落地式提升機

2024-01-17 17:06:00

產品簡介：

中間掛有容器的封閉鋼絲繩纏繞在卷筒上，當電機帶動卷筒轉動時，通過鋼絲繩與卷筒的摩擦力實現容器的提升與下放；通過電氣傳動實現調速；盤形制動器通過液壓與電氣控制實現制動；通過各種位置指示系統實現容器的深度指示；通過各種傳感器與控制元件組成的機、電、液聯合系統，進行整機的監控與保護；通過計算機和網絡技術實現提升機內、外的信息傳輸。

應用范圍：

本系列產品用于煤礦、金屬礦和非金屬礦的豎井作提升煤、礦物、升降人員、下放材料與設備等。

全國服務熱線：

13803885269/13592099723

在線咨詢

技術參數 產品介紹

摩擦井塔式提升機-技術參數

型號	摩擦輪直徑	鋼絲繩根數	鋼絲繩最大靜張力差	鋼絲繩最大靜張力	鋼絲繩最大直徑	鋼絲繩間距	最大提升速度	減速器		導向輪直徑	機器變位重量（不包括電機）	導向輪變位重量	機器重量（不含電器設備）	外形尺寸（長寬高）
型號	m	根	KN	KN	mm	mm	m/s	型號	速比	m	kg	kg	kg	m
JKM-2.25*4(\|)	2.25	4	80	230	24	200	10	Xp800	7.35 10.5 11.5	2.25	6500	2100	33847	7.482.3
JKM-2.8*4(\|)	2.8	4	140	340	28	250	15	Xp1000		2.8	9820	2480	45300	8.5102.65
JKM-2.8*6(\|)	2.8	6	180	510	28	250	15	Xp1120		2.8	12700	3840	69000	88.52.68
JKM-3.25*4(\|)	3.25	4	180	520	36	300	15	Xp1120		3.25	12700	3840	72000	8.98.92.98
JKM-3.5*4(\|)	3.5	4	220	590	38	300	15	Xp1120		3.5	13500	4060	75000	993.2
JKM-3*4(\|\|\|)	3	4	140	450	32	300	15			3	8940	3060	45000	78.72.68
JKM-3.25*4(\|\|\|)	3.25	4	112	480	32	300	15			3.25	10940	3060	48000	7.28.92.98
JKM-3.5*4(\|\|\|)	3.50	4	220	525	35	300	15			3.5	13500	4060	56507	7.393.2
JKM-3.5*6(\|\|\|)	3.50	6	220	820	35	300	15			3.5	18500	4760	74000	893.2
JKM-4*4(\|\|\|)	4	4	250	750	40	300	15			4	16300	4080	74200	7.593.63
JKM-4*6(\|\|\|)	4	6	250	750	40	300	15			4	18500	6020	99500	993.63
JKM-4.5*4(\|\|\|)	4.5	4	250	900	48	300	15			4.5	27800	8950	99100	99.53.63
4.5*6(\|\|\|)	4.5	6	340	1350	48	300	15			4.5	35000	11300	133000	129.53.9

摩擦落地式提升機-技術參數

型號	摩擦輪直徑	鋼絲繩根數	鋼絲繩最大靜張力差	鋼絲繩最大靜張力	鋼絲繩最大直徑	鋼絲繩間距	最大提升速度	減速器速比		導向輪直徑	機器變位重量（不包括電機）	天輪變位重量	機器重量（不含電器設備）	外形尺寸（長寬高）
型號	m	根	KN	KN	mm	mm	m/s	型號	速比	m	kg	kg	kg	m
JKMD-2.25*4(\|)	2.25	4	65	215	22	250	10	Xp800	7.35 10.5 11.5	2.25	6500	2300*2	46350	6.89.52.3
JKMD-2.8*4(\|)	2.80	4	95	335	28	300	15	Xp1000		2.8	11000	4100*2	63000	8.5102.67
JKMD-3.25*4(\|)	3.25	4	180	520	36	300	15	Xp1120		2.8	12700	4060*2	98008	8.99.53
JKMD-3.5*4(\|)	3.5	4	140	525	38	300	15	Xp1120		3.5	17600	5500*2	101410	8.99.53
JKMD-3*4(\|\|\|)	3	4	140	450	32	300	16			3	11500	4540*2	74500	78.72.68
JKMD-3.25*4(\|\|\|)	3.25	4	140	450	36	300	16			3.25	10940	5500*2	82192	7.28.92.98
JKMD-3.5*4(\|\|\|)	3.50	4	220	590	38	300	16			3.5	10940	5500*2	84500	7.359.53
JKMD-4*4(\|\|\|)	4	4	270	800	44	350	16			4	24400	7800*2	12500	8.18.73.4
JKMD-4.5*4(\|\|\|)	4.5	4	340	980	50	350	16			4.5	27800	8950	99100	99.53.63
JKMD-5*4(\|\|\|)	5	4	340	1200	54	350	16			5	36500	11300*2	191500	9.5104

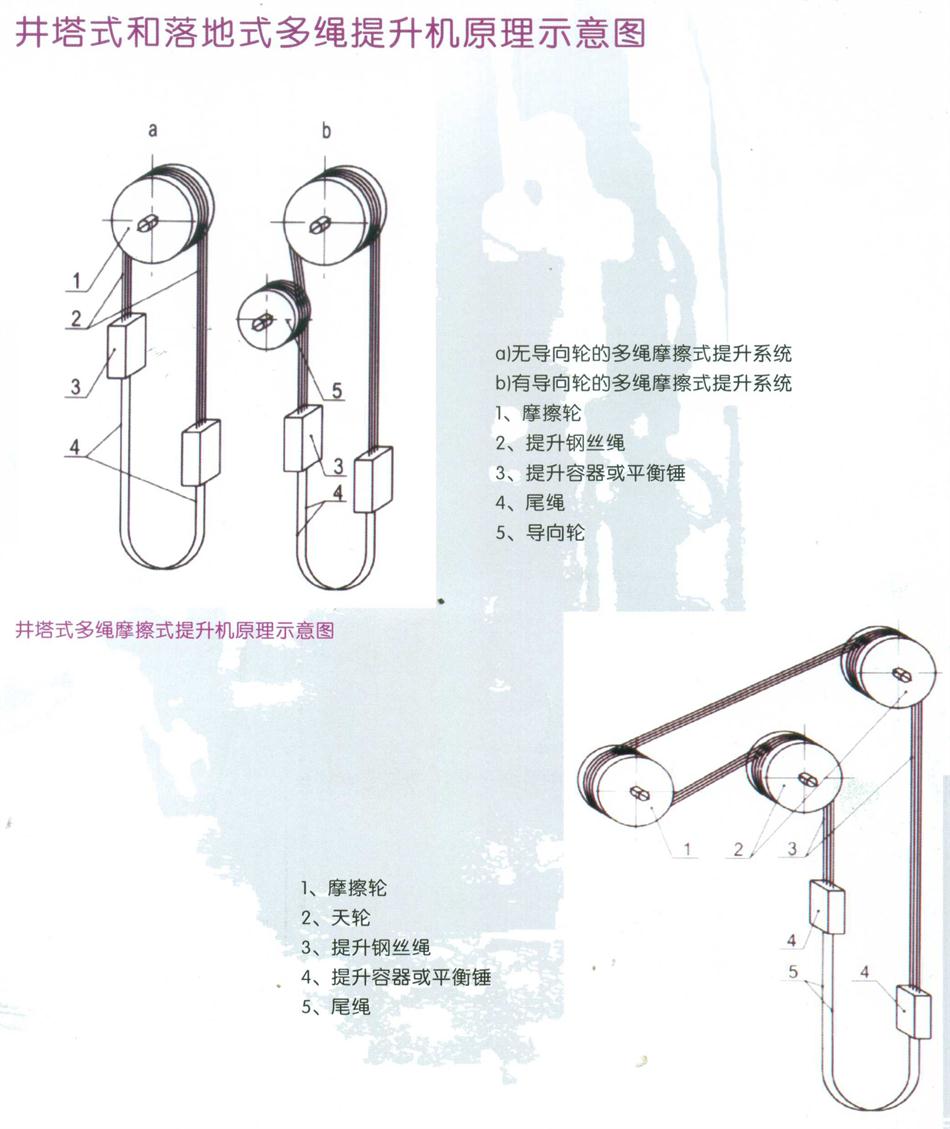

工作原理：

技術特點：

1、根據提升機性能參數要求，可配置單閘盤或雙閘盤摩擦輪，落地式摩擦提升機其摩擦襯墊為雙繩槽，并配有撥繩裝置，井塔式為單繩槽。

2、在無油、淋水或使用專用油脂條件，摩擦襯墊可采用日產GM—3或進口GDM—326高性能材料，其摩擦系數均>0.25。

3、天輪和導向輪裝置，采用偏心布置，在輪緣上裝有高分子耐磨材料襯墊。減少鋼絲繩的磨損。

4、采用油缸后置盤形制動器，電、液聯合控制，液壓站分中壓和中高壓兩種類型。中壓液壓站有恒制動力矩電氣延時和液壓延時二級制動兩種方式；中高壓液壓站有恒減速和恒制動力矩二級制動兩種形式，可配有壓力繼電器，壓力傳感器以及壓力變送器；

5、測速傳動及后備保護，配套提供閘盤偏擺監控裝置、鋼絲繩滑動監測裝置、車槽裝置、專用工具等部件；

6、有四種操縱臺可供選擇，全部采用集成訊號燈，兩種為桌式，配有新型一體式操作手柄，其中一種自帶液晶顯示的計算機；兩種為分體式操縱臺，配有數字式深度指示器。均具有工業電視或計算機、打印機等專用臺面；

7、配有礦井提升機網絡控制和遠程診斷系統。

8、采用WSM—3新型環保無石棉閘瓦，其優越的性能，保證盤形制動器的安全性。

成套供應范圍：

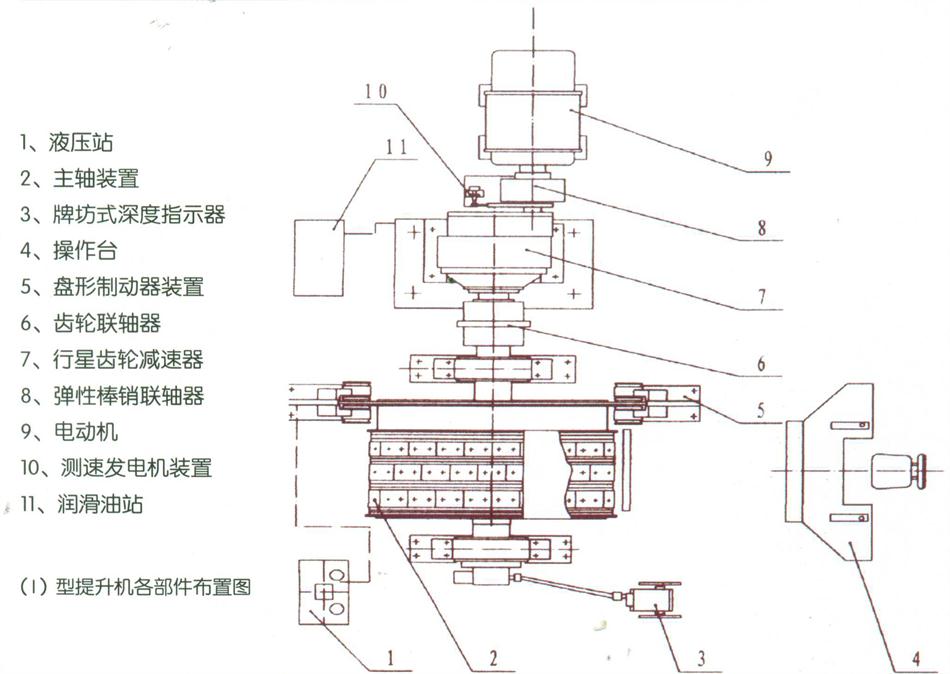

主機，天輪裝置.不同型式的操作臺、深度指示器、液壓站、潤滑站：電器拖動與控制系統、信息傳輸系統;經用戶要求，也可生產各種規格的產品.以滿足用戶的需求。
